Елка на стене. Новогодний проект.

Забыли купить елку, не хватает креатива, хочется чего-то необычного? Возможно здесь вы найдете свежую идею или доработав мое, сделаете что-то свое.
К Новому году хочется чего-то необычного, яркого, праздничного. Давайте посмотрим, что можно придумать имея светодиодную ленту с контроллером.
Елка на стене
У меня на полке залежалось 5 метров светодиодной ленты. Хотел переделать потолочную люстру, добавить к ней яркости и цвета, но по разным причинам этот процесс пришлось отложить. И я нашел ей временное применение. Нарисуем с помощью ленты елку (фигура может быть любая, проявляем фантазию).
5 метров ленты я распределил как на фотографии. Здесь важен один момент. В моем случае лента имеет шаг разреза 5 см. Проверьте свою.

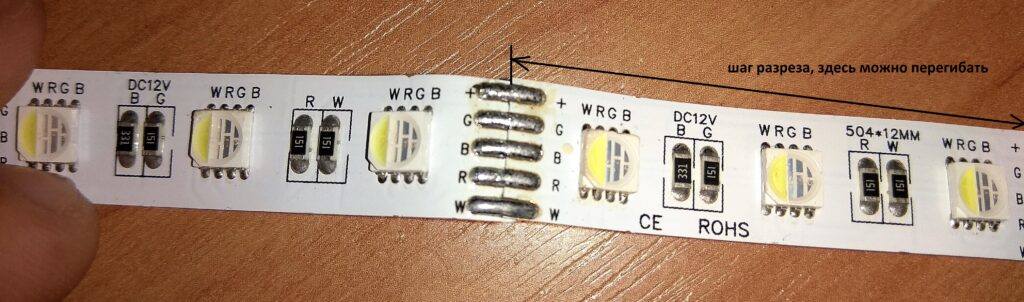

шаг разреза светодиодной ленты
Дело в том, что перегибать ленту желательно именно в этих местах, чтобы не повредить места пайки светодиодов и их драйверов. На стену в точки изгиба нужно забить маленькие гвоздики. Не забудьте их изолировать чтобы не замкнуть контакты на ленте. Можно использовать канцелярские гвоздики, тогда их не придется изолировать. Гвоздики тоненькие, так что за стенку можно сильно не переживать. После извлечения отверстия практически не заметны. Итак обтягиваем гвоздики по контуру лентой и в нижней части стягиваем, например, изолентой. Готово. Осталось только подключить.
чертеж елки
Елка на стене
Канцелярские гвоздики
Разумеется прежде всего для этого нужен блок питания. Лента на 12 вольт, значит и блок питания на 12 вольт. В характеристиках светодиодной ленты производитель обычно указывает потребляемый ток или мощность. Блок питания нужно брать хотя бы с небольшим запасом по мощности. Так, например, в ленте которую я использовал продавец указал мощность 11.52 Вт/м. На 5 метров мощность уже 57,6 Вт. Разделим полученную мощность на используемое напряжение 12 вольт, получим потребляемый ток 4,8 Ампера. Не мало. Но не забывайте, что наша лента не будет гореть постоянно всеми цветами с максимальной яркостью. Значит в среднем ток потребления будет ниже. Так что вполне подойдет 5 амперный блок питания.
блок питания для светодиодной ленты

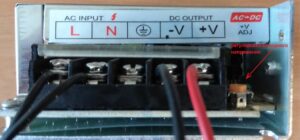

Обойдется он приблизительно в 500 рублей, если брать у товарищей китайцев. К такому блоку питания легко и понятно подключаются провода. L и N подключаем 220 В (или, простите, по новому стандарту 230В), с -V  и +V снимаем наши 12Вольт (есть возможность регулировки). К тому же блок питания экранирован, что тоже плюс.

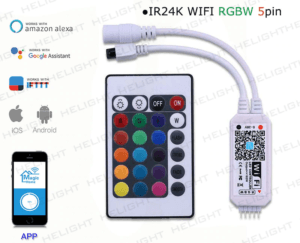

Дальше дело за контроллером. Продавцы предлагают не мало разных вариантов. Контроллер с IR пультом на разное количество кнопок управления, без пульта с управлением с помощью смартфона   или   с WI-FI пультом. Выбор за вами. При выборе управления со смартфона придется установить приложение Magic Home, которое даст вам возможность управлять лентой через интернет удаленно, задавать разные режимы, таймер включения, отключения. В целом интересная вещь, которую можно добавить в корзинку умного дома. К тому же такие контроллеры можно использовать совместно с пультом. И им всегда могут воспользоваться ваши гости, да и отпадает необходимость при каждом случае запускать приложение на телефоне.

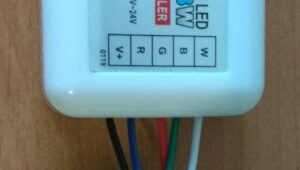

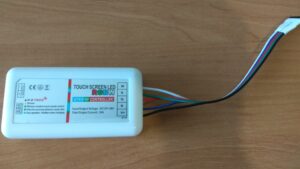

Я в свое время приобрел контролер с WI-FI пультом, его и буду подключать к блоку питания. Здесь вообще все просто. Есть стандартное гнездо для подключения блока питания и есть коннекторы для зажима проводов отверткой от того же блока питания. На мой взгляд второй вариант надежнее. В + и — вставляем соответствующие провода от блока питания, надежно затягиваем (провода не должны быть слишком тонкими, помните у нас 5 Ампер). Готово.

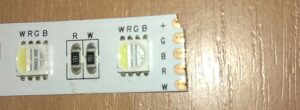

С другой стороны подключаем разъем для ленты (идет в комплекте к ленте). На конце ленты имеются пятачки, к которым припаиваются провода для разъема, значения каждого пятачка подписаны.  При подключении к контроллеру убедитесь, что цвета на контроллере совпадают с цветами подписанными на конце ленты. Не забудьте вставить в пульт батарейки и можно включать в розетку наш блок питания.
После подключения контроллера синхронизируем с ним пульт. Все просто. Нужно нажать две кнопки одновременно на 5 секунд. После синхронизации лента должна моргнуть. Процедура производится один раз. Пульт позволяет выбрать любой цвет по кругу на пульте, задать один из многочисленных режимов работы. Клавиши посредине задают скорость, слева — яркость. Управлять контроллером можно из другой комнаты на расстоянии до 20 метров.
Вот собственно и все. Подключаем, создаем праздничное настроение. Кому интересно, как можно сделать цветомузыку с использованием светодиодной ленты, читаем здесь, подробный разбор.
Схема подключения контроллера rgbw к ленте
синхронизация пульта управления светодиодной лентой с wifi
