Подключение USB-кабеля к клавиатуре от планшета Prestigio

Если у Вас по какой-то причине сломался планшет и от него осталась клавиатура не спешите выбрасывать ее. Такую клавиатуру несложно превратить в привычную всем USB-клавиатуру. Нужно всего лишь правильно подпаять один конец USB-кабеля к нужным контактам. Поделюсь своим опытом, возможно, кому-то пригодится.
Попала мне в руки клавиатура от планшета Prestigio под управлением Windows. Клавиатура была залита какой-то жидкостью и не хватало одной клавиши. При установке в ее «посадочные места» планшета, несколько клавиш не работало. Ремонтировать залитую клавиатуру дело неблагодарное, если только она не дорога как семейная реликвия. А вот как происходит передача данных между планшетом и клавиатурой было интересно. В месте стыковки клавиатуры с планшетом есть пятиштырьковый контакт.
верхние контакты клавиатуры от планшета Prestigio
Пятиштырьковый разъем
Чтобы проверить соединения внутри, пришлось разобрать клавиатуру. Открученные четыре винта по краям клавиатуры практически никак не продвинули дело. Внутри клавиатуры по периметру находится большое количество проклеенных защелок. С помощью пластиковой карты или чего-либо пожёстче их нужно отщёлкнуть. Идет туго. После этого не спешите разрывать половинки. Пятиштырьковый разъем необходимо утопить вовнутрь или вы рискуете оторвать шлейф.
Дальше вообще жестко. В моем случае сама клавиатура была жестко приклеена к основанию (возможно вам повезет и у вас будет двусторонний скотч). Приклеенная клавиатура коротким шлейфом соединяется с верхней частью, шлейф от контактов планшета тоже проходит под клавиатурой. Таким образом если не удастся оторвать клавиатуру от основания, придётся грубо выдергивать шлейфы с разъемов. В результате мы увидим такую плату.

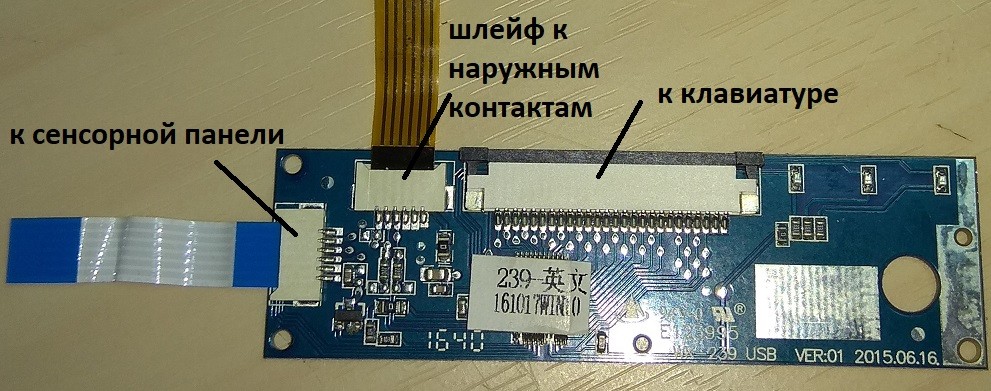

подключение шлейфов к клавиатуре от планшета Prestigio
От нее отходит три шлейфа: один к сенсорной панели, второй шлейф клавиатуры, третий, как я и предполагал, обычный USB-шлейф для взаимосвязи с планшетом. Назначение выводов на плате не подписаны. USB-шлейф состоит уже из шести проводников. Трое из этих проводников закорочены между собой и являются общим проводом. Противоположный от них край шлейфа – провод питания. Между ними остается два проводника один из них D+, второй — D-. Их определять пришлось экспериментально. В итоге результат на рисунке ниже:

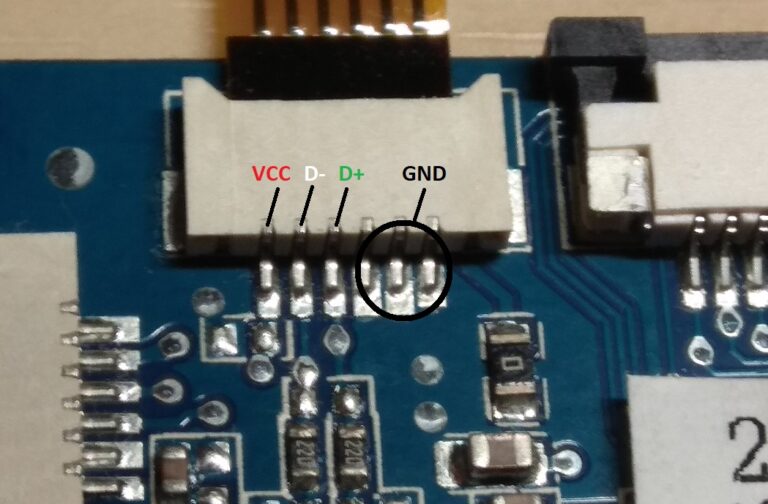

контакты на внутренней плате клавиатуры от планшета
Цвет букв контактов на рисунке соответствует цвету проводников USB-кабеля. Необходимо подпаять соответствующие проводники кабеля к соответствующим контактам и подключить второй конец к компьютеру. В диспетчере устройств появится новая клавиатура.
Определение клавиатуры в диспетчере устройств
И теперь клавиатуру можно пользоваться не только для планшета, но и для любого компьютера, имеющего USB вход. (Правда, в моей залитой клавиатуре, количества рабочих клавиш не добавилось.)
Чтобы не заморачиваться с разборкой проклеенного корпуса клавиатуры, аккуратно подпаять концы USB-кабеля можно к контактам в верхней части. Назначения выводов на рисунке ниже.

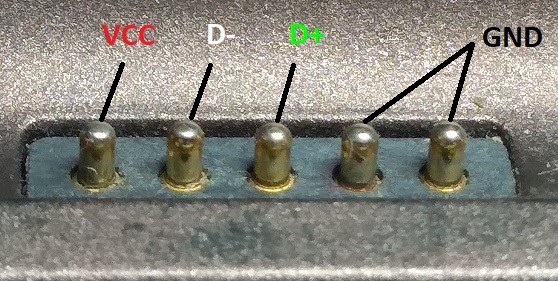

назначение контактов клавиатуры от планшета Prestigio
Терпения и удачных экспериментов. Всем, спасибо.
