Макетная плата

Совсем недорогое, но довольно удобное средство для настройки схемы, испытания ее работоспособности. Не требует спаивания элементов. Тяжело себе представить, сколько раз пришлось бы спаивать, менять, перепаивать элементы для окончательной настройки. Сэкономить  время, избежать лишних сложностей при проверке работоспособности схемы, поможет макетная плата.

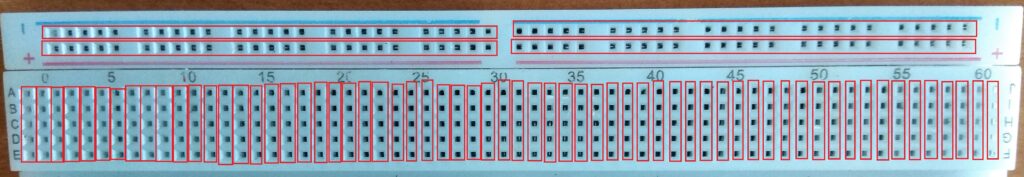

Устройство макетной платы очень простое. Достаточно взглянуть на рисунок ниже и все будет понятно. Ячейки, обведенные красным контуром, имеют внутреннее соединение внутри корпуса.

соединения внутри макетной платы

Расстояния между ячейками одинаковы и равны расстоянию между ножками микросхемы в DIP корпусе, что позволяет легко устанавливать не только мелкие элементы, но и микросхемы с большим количеством выводов

Для внешних соединений ячеек между собой существуют комплекты перемычек, для удобства — разной длины и разного цвета. Контакты покрыты своего рода пленкой, легко удаляется ножом, лучше зачистить, иначе контакт нестабильный.

Сами макетные платы можно наращивать между собой. Для этого по бокам макетной платы имеются специальные углубления и штырьки. Такие наращивания могут пригодиться для сборки схем с большим количеством элементов. В большинстве случаев макетной платы на 830 контактных ячеек вполне достаточно.

С обратной стороны макетной платы на всю поверхность наклеен двухсторонний скотч, при желании с его помощью можно зафиксировать «макетку» на поверхности.

Ссылки на  проверенных продавцов, приятные цены:

Макетная плата  на 830 контактов http://ali.pub/36n6lq

Макетная плата на 400  контактов (немного дешевле, но в два раза меньше) http://ali.pub/36n774

65 перемычек со штырьком на конце http://ali.pub/36n8by

Комплекты перемычек папа/мама разной длины  http://ali.pub/36n8qj
