Характеристики китайских светодиодов

Сделал сводные таблицы где отображены характеристики основных китайских светодиодов. Основные данные на одной странице. Думаю, пригодится.

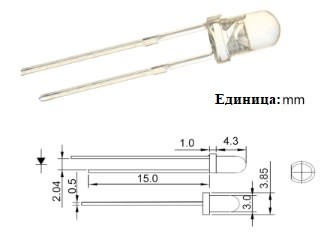

Светодиод 3 мм

Полярность: анод (+) (длинная ножка) | катод (-) (короткая ножка)
Линза круглая диаметром 3 мм
таблица характеристик 3мм светодиодов

Светодиод 5 мм

Полярность: анод (+) (длинная ножка) | катод (-) (короткая ножка)
Линза круглая диаметром 5 мм. Характеристики как и у 3 мм светодиодов.
таблица характеристик 3мм светодиодов

Прямоугольный светодиод

Линза: 2x5x7 мм прямоугольная
Полярность: анод (более длинная часть) | катод (более короткая часть)

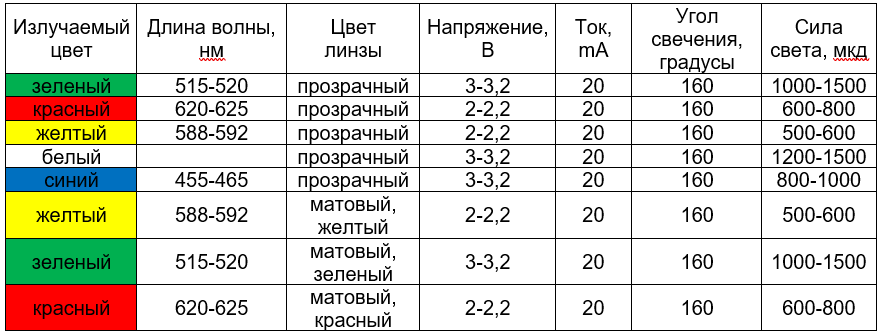

Таблица характеристик прямоугольных светодиодов

Двухцветный светодиод

Объектив: диаметр 3 или 5 мм/матовый/круглый
Цвет излучения: красный и зеленый
Интенсивность света: Красный: 600-800mcd Зеленый: 800-1000mcd
Угол обзора: 120 градусов
Прямое напряжение/ток: Красный: 2-2,2 В Зеленый: 3-3,2 В/20 мА

Трехцветный светодиод

Объектив: диаметр 5 мм/прозрачный/матовый
Цвет излучения: красный, зеленый, синий
Интенсивность света: Красный: 4000mcd Зеленый: 8000mcd Синий: 5000mcd
Угол обзора: 20-25 градусов
Прямое напряжение/ток: Красный: 2,1-2,4 В Зеленый: 3,2-3,4 В Синий: 3,2-3,4 В
Ток 20 мА

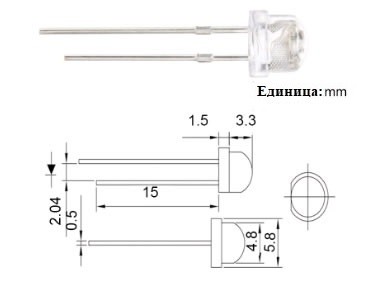

Светодиод "соломенная шляпка"

Линза: диаметр 4,8 мм
Полярность: анод (более длинная часть) | катод (более короткая часть)

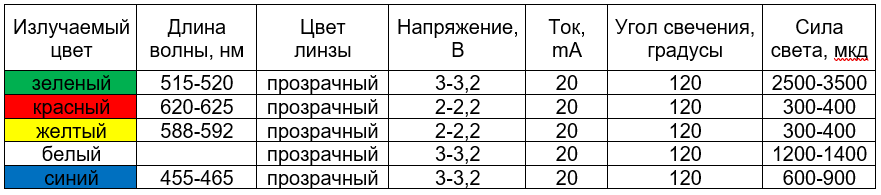

сводная таблица характеристик светодиодов соломенная шляпка

Мощный светодиод 1 и 3 Вт

SMD светодиоды

5050 внешний вид

5050

Размер: 5,0X5,0 (мм)
Полярность: см. стрелку на обратной стороне

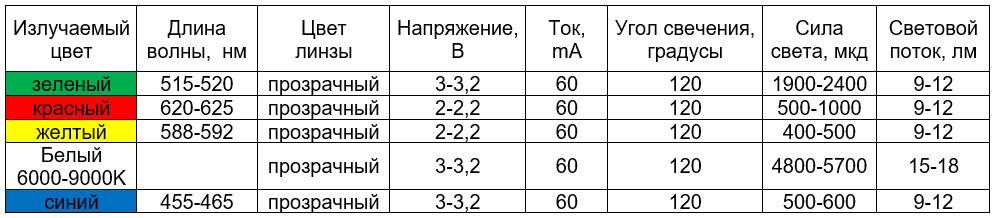

сводная таблица характеристик светодиода 5050
3528 внешний вид

3528

Размер: 3,5×2,8 (мм)/0,12×0,1 (дюйма)
Полярность: см. стрелку на обратной стороне

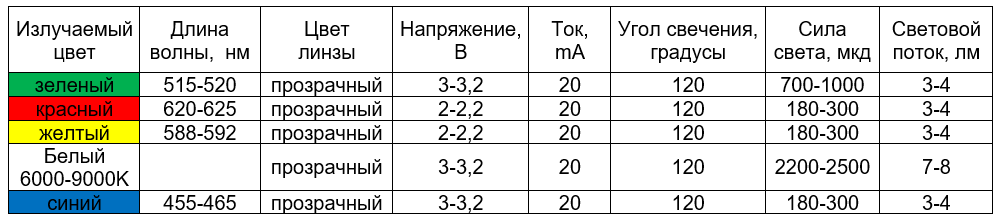

сводная таблица характеристик светодиода 3528
светодиод 3216 внешний вид

3216

Размер: 3,2×1,6 (мм)/0,12×0,06 (дюйма)
Полярность: см. стрелку на обратной стороне

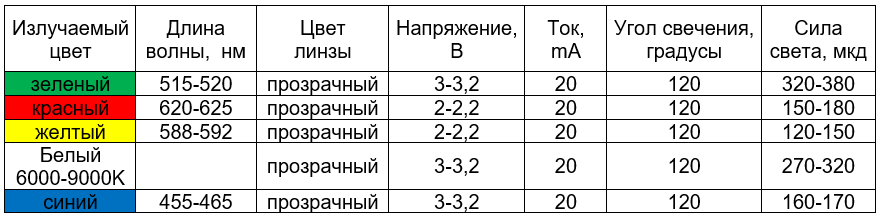

сводная таблица характеристик светодиодов 3216
светодиод 2012 внешний вид

2012

Размер: 2,0×1,2 (мм)/0,08×0,05 (дюймов)
Полярность: см. стрелку на обратной стороне

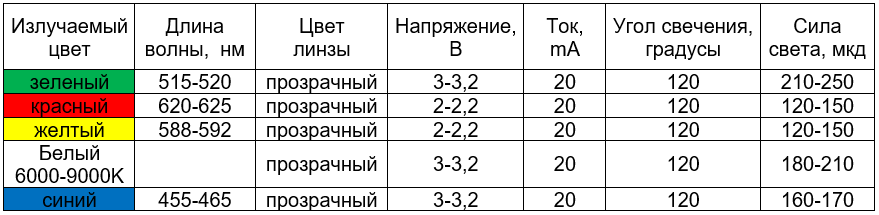

Сводная таблица характеристик светодиода 2012
внешний вид светодиода 1608

1608

Размер: 1,6×0,8 (мм)/0,06×0,03 (дюймов)
Полярность: см. стрелку на обратной стороне
сводная таблица характеристик светодиодов 1608

Для справки

Си́ла све́та — физическая величина, одна из основных световых фотометрических величин. Характеризует поток излучения, приходящийся на единицу телесного угла, в пределах которого он распространяется. Телесный угол нужно выбирать таким образом, чтобы поток в нём можно было считать равномерным, тогда сила света источника по определённому направлению численно равна световому потоку, заключённому в единичном телесном угле.
Единица измерения СИ: кандела (кд)=Ватт (Вт)(или Люмен (лм))/Стерадиан (ср)
Канде́ла — (обозначение: кд, cd; от лат. candela — свеча) — одна из семи основных единиц измерения СИ, равна силе света, испускаемого в заданном направлении источником монохроматического излучения частотой 540·1012 герц, энергетическая сила света которого в этом направлении составляет (1/683) Вт/ср. Выбранная частота соответствует зелёному цвету. Человеческий глаз обладает наибольшей чувствительностью в этой области спектра. Если излучение имеет другую частоту, то для достижения той же силы света требуется бо́льшая энергетическая интенсивность. Ранее кандела определялась как сила света, излучаемого чёрным телом перпендикулярно поверхности площадью 1/60 см² при температуре плавления платины (2042,5 К). В современном определении коэффициент 1/683 выбран таким образом, чтобы новое определение соответствовало старому.
Сила света, излучаемая свечой, примерно равна одной канделе, поэтому раньше эта единица измерения называлась «свечой», сейчас это название является устаревшим и не используется.
Люмен — (обозначение: лм, lm) — единица измерения светового потока в СИ. Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан (1 лм = 1 кд × ср). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам. Обычная лампа накаливания мощностью 100 Вт создаёт световой поток, равный примерно 1300 лм. Компактная люминесцентная лампа дневного света мощностью 26 Вт создаёт световой поток, равный примерно 1600 лм. Световой поток Солнца равен 3,8 × 1028 лм.
Цветовая температура (Тс) — характеристика хода интенсивности излучения источника света как функция длины волны в оптическом диапазоне. Температура абсолютно чёрного тела, при которой оно испускает излучение с той же хроматичностью (с той же цветностью), что и рассматриваемое излучение (см. закон Планка). Характеризует относительный вклад излучения данного цвета в излучение источника, видимый цвет источника. Применяется в колориметрии, астрофизике (при изучении распределения энергии в спектрах звёзд). Шкала цветовых температур распространённых источников света
Цветовая температура (К) в сравнении с некоторыми источниками света
800 К — начало видимого темно-красного свечения раскалённых тел
2000 К — свет пламени свечи, Натриевой лампы высокого давления
2360 К — лампа накаливания, вакуумная,
2800—2854 К — газонаполненные (газополные) лампы накаливания с вольфрамовой спиралью,
3200—3250 К — типичные киносъёмочные лампы,
5500 К — дневной свет, прямой солнечный,
6500 К — стандартный источник дневного белого света, он близок к полуденному солнечному свету,
7500 К — дневной свет, с большой долей рассеянного от чистого голубого неба,
100000 К — цвет источника с «бесконечной температурой»
