Универсальный тестер ESR meter DIY MG328

Давайте посмотрим на прибор, который сможет стать серьезным дополнением вашему мультиметру, а в некоторых случаях производить измерения недоступные ему. Итак, в чем же его преимущества. Рассмотрим поподробней.

Прибор может работать от аккумулятора типа 14500 стоимостью в 100р за штуку. при этом зарядное устройство уже встроено. Достаточно подключить любое зарядное устройство от мобильного телефона с microUSB разъемом и пользоваться тестером даже во время зарядки.

Я приспособил завалявшийся старый аккумулятор от мобильного телефона и он отлично справляется со задачей. В режиме ожидание потребление тока всего 20nA.

При нажатии черной кнопки «тест» происходит проверка напряжения батареи и при напряжении близком к 3,2В, измерение может не произойти. Подключаем зарядное устройство или power bank и продолжаем. Для тестирования предусмотрено три входа Т1,Т2,Т3 и они же 1,2,3. Тестируемые устройства либо прикладываются, либо вставляются, либо зажимаются крокодилами.

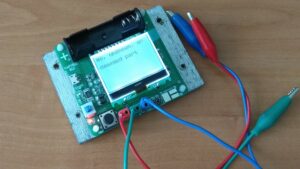

Если ничего не подключено, либо не может быть определено, либо тестируемое устройство неисправно на экране будет надпись «NO, UNKNOWN, OR DAMAGED PART»

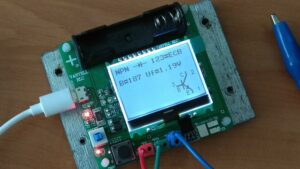

Тестер может определить n-p-n или p-n-p биполярный транзистор. Измерить коэффициент усиления по току. А еще показать где эмиттер, база, коллектор и напряжение открытия транзистора.

Тестер может определить n-p-n или p-n-p биполярный транзистор. Измерить коэффициент усиления по току. А еще показать где эмиттер, база, коллектор и напряжение открытия транзистора.

Так же без труда обнаруживает MOSFET, JFET, диоды, индуктивности, конденсаторы.

Измерение резисторов от 0,1 Ом до 50 МОм.
Измерение емкости от 25pf до 100mF (100000 мкФ)
Измерение индуктивности от 0,01 mH  до 20 (в другом случае будет отображен как резистор)

Если емкость конденсатора больше 2 мкФ можно измерить эквивалентное сопротивление (ESR) с разрешением 0,01 Ом. Что может указать на неисправность конденсатора при применении в высокочастотных схемах. Для диода будет показывать падение напряжения.

Каждое измерение составляет, примерно, 2 сек.

Тестер может быть также откалиброван. Для этого нужно замкнуть между собой три щупа и нажать кнопку тест. Далее будет предложено вставить конденсатор между выводами 1-3 емкостью от 100nF до 20mkF. Калибровка может уменьшить погрешность измерения.

Вот такой вот чудо прибор. Иметь или не иметь решать вам. Ссылки на продавцов ниже. Спасибо,  всем удачи.
