Генератор сигналов XR2206

Если кто-то решил зайти в своих экспериментах немного дальше  и заодно попрактиковаться в пайке, то можно обратить внимание на недорогой простейший генератор сигналов XR2206, который продается в виде конструктора, и может удовлетворить потребности большинства любителей радиоэлектроники.

Генератор сигналов XR2206 внешний вид

Собрать генератор не составит труда. Положения элементов подписаны на плате. Для сборки нужно воспользоваться таблицей приведенной ниже. Собираем по принципу сначала самые мелкие элементы, потом покрупнее.

таблица для сборки генератора сигналов XR2206
Генератор сигналов XR2206 корпус
состав кит набора

Прибор помещается в прозрачный акриловый корпус и готов к использованию сразу после сборки.

Для питания устройства потребуется блок питания от 9 до 12 В.

Давайте рассмотрим, что нам доступно после сборки.

В левой части находится гребенка перемычек, на которой мы должны выбрать на какой частоте будет варьироваться выходной сигнал.

  • 1 — от 65 кГц до 1 МГц
  • 2 — от 3 кГц до 65 кГц
  • 3 — от 100 Гц до 3 КГц
  • 4 — от 10 до 100 Гц
  • 5 — от 1 до 10 Гц

На этой гребенке перемычка должна быть установлена только одна. Регулировка амплитуды сигнала производится левой ручкой потенциометра, две другие регулируют частоту в диапазоне заданном перемычкой (одна ручка плавная регулировка, вторая грубая).

Генератор сигналов XR2206 частотные коннекторы
Генератор сигналов XR2206 выходы

Сигнал снимается с клемника слева. GRN — земля,  SOU — меандр, SIN Tri — синусоида или треугольник (SIN/Tri снимаются с одного выхода, переключаются соответствующей  перемычкой сверху).

Амплитуду синусоидального сигнала можно регулировать в пределах от 0 до 3 вольт, других сигналов,  приблизительно до 9 вольт (на практике сигнал с амплитудой  выше 4 вольт искажается, увеличивать амплитуду не рекомендую). Минимальные искажения  формы сигнала характерны для 2-4 положения перемычки диапазона частот.

Запитываем генератор от аккумулятора

Для запитывания генератора от аккумулятора будем использовать те же модули, что были описаны в статье об осциллографе  DSO-SHELL (DSO150)

Генератор импульсов XR2206

Схема подключения будет выглядеть также. Правда параллельно выходу повышающего преобразователя я добавил светодиод, подключенный последовательно с ограничительным резистором на 430 Ом для индикации включения генератора.

схема подключения зарядного модуля TP4056

Все элементы легко помещаются на днище генератора, создавая еще один ярус. Кнопку включения я расположил снизу. В целом такая модификация необязательна и не несет много плюсов. Но если стоит вопрос о покупке блока питания или установке уже имеющихся модулей (завалявшегося аккумулятора от старого телефона), то возможно такая доработка не лишена смысла. К тому же USB зарядки более универсальны, практически всегда под рукой.

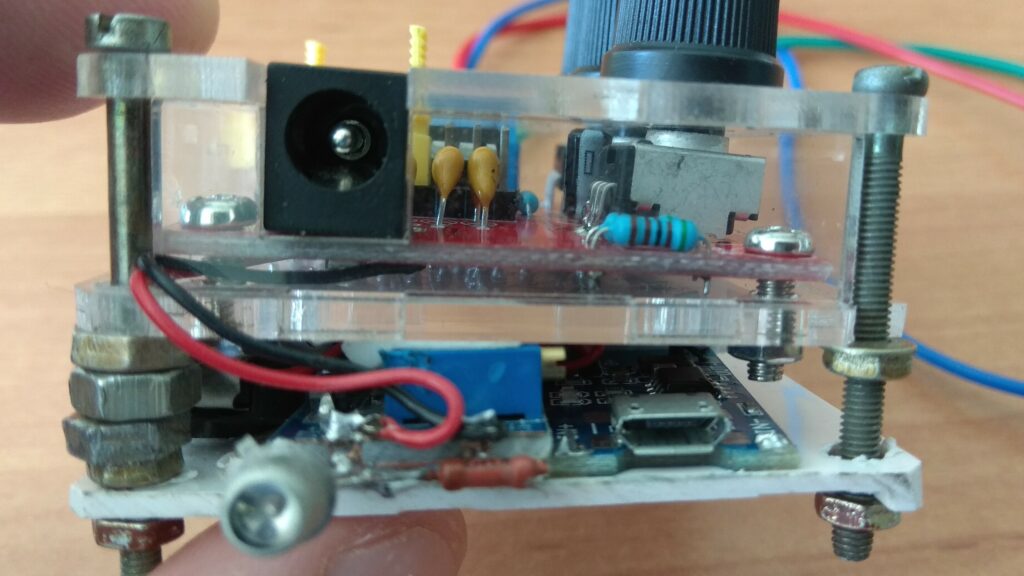

Генератор сигналов XR2206 доработка вид сбоку

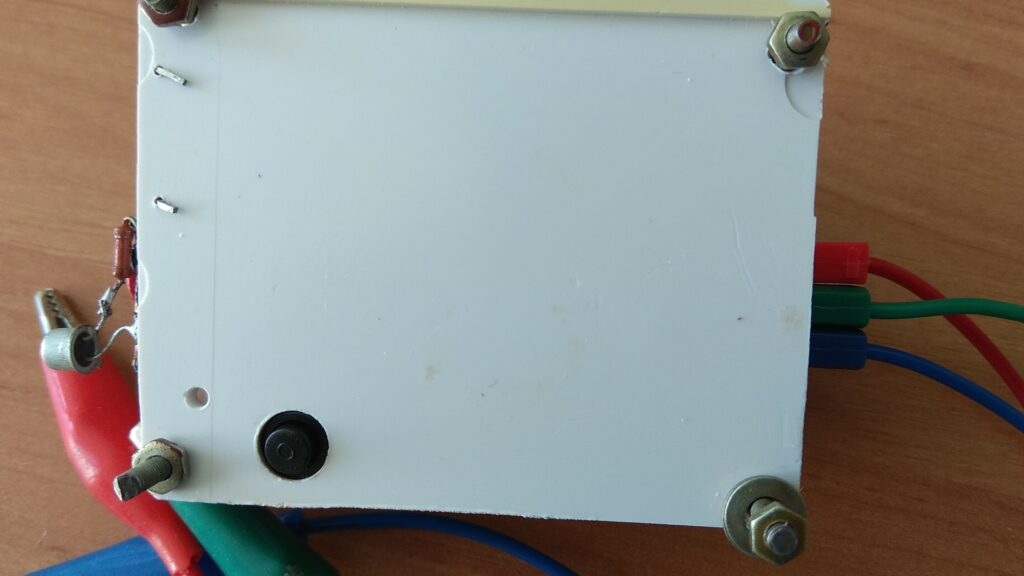

Генератор сигналов XR2206 доработка вид снизу

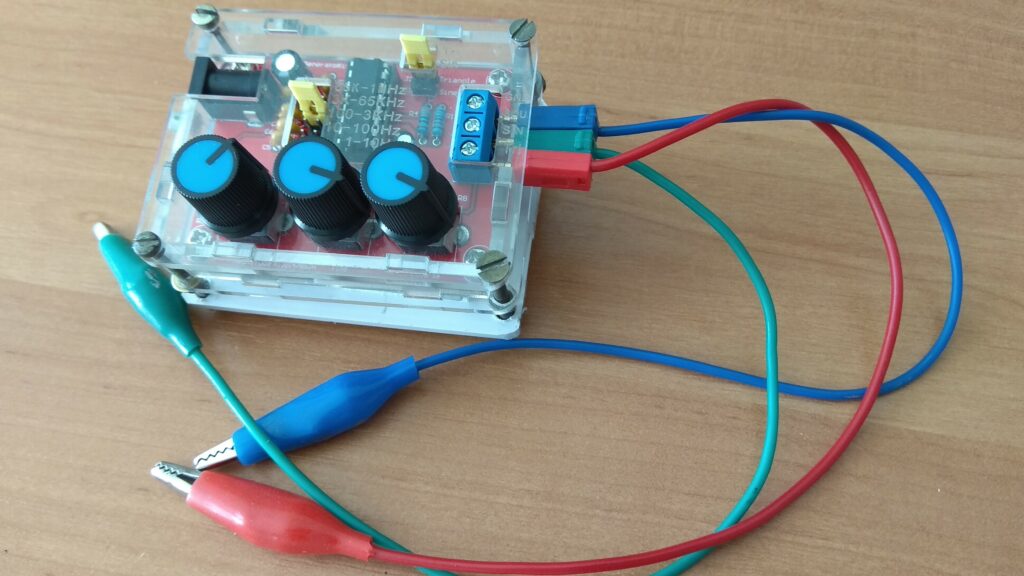

Генератор сигналов XR2206 в сборе
