Китайский регулятор мощности на симисторе

Большую популярность у потребителей получил китайский регулятор мощности на симисторе или диммер. Благодаря низкой цене и многообразию использования он пользуется не малым спросом. Кто уже разобрался в применении, тот использует его в быту. Кто еще нет, найдет ответы в этой статье. Далее рассмотрим:
китайский регулятор мощности на симисторе. Димер.

Основные характеристики от производителя

Особенности:
1. Специальный дизайн с 1,6 мм,  FR-4 высокой термостойкостью печатной платы.
2. Безопасная и надежная работа с большим током.
3. Конструкция двойной емкости: безопасный конденсатор и металлический пленочный конденсатор для более эффективной защиты.
4. Применяются материалы из алюминия и нержавеющей стали, более подходят для контроля температуры или контроля скорости и  для использования в промышленности.
5. Красивая и легкая, безопасная, удобная, Высококачественная продукция. Не ржавеет после длительного использования.
6. В основном подходит для резистивных нагрузок, например, фонари.

Технические характеристики:
Диапазон напряжения: 10-220 В
Максимальная мощность: 2000 Вт
Вес нетто: 41,8 г
Рабочее напряжение: AC 220 V
Пластина радиатора размер: 48x35x30 мм

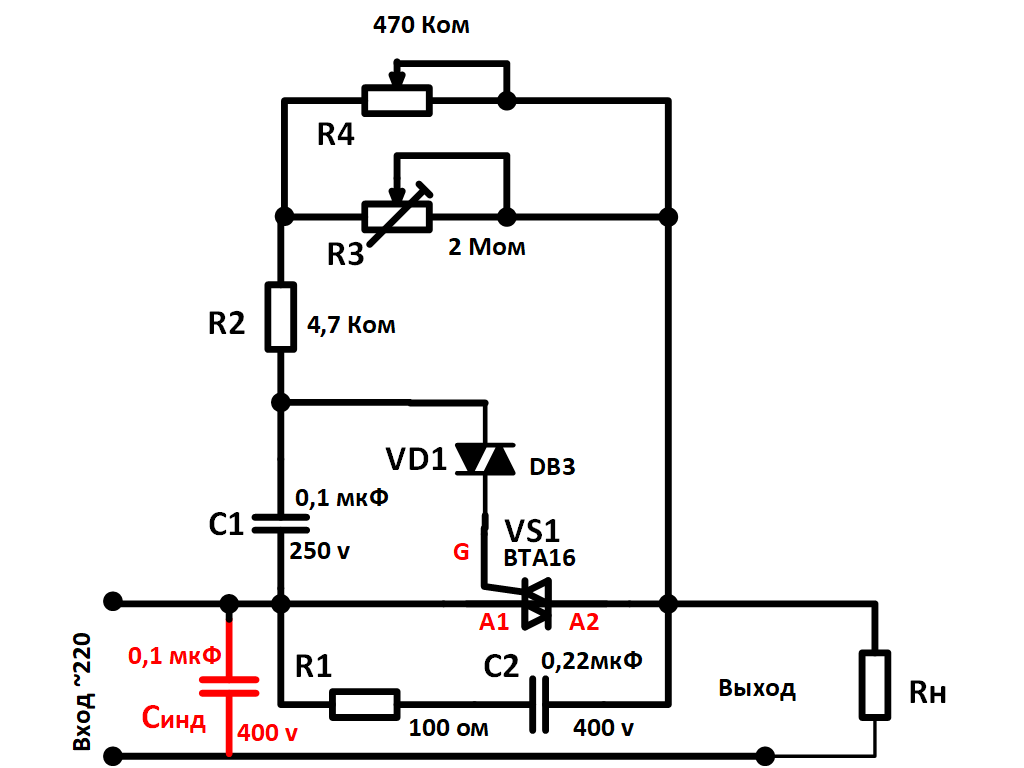

Принципиальная схема китайского регулятора мощности на симисторе

принципиальная схема китайского регулятора мощности на симисторе

Описание работы схемы

В основе схемы лежит фазоимпульсное управление мощностью. При подаче на схему питания через двухзвенный RC-фильтр  в начале полупериода сетевого напряжения конденсатор С1 заряжается через резистор R2, и потенциометры R3, R4. С помощью переменных резисторов мы, по сути, меняем время заряда конденсатора С1. Чем больше сопротивление резисторов, тем дольше заряжается конденсатор.  Следовательно, динистор будет срабатывать реже и наоборот, т.е. меняется рабочая частота генератора.  Этот резистор с конденсатором образуют времязадающую или частотозадающую цепочку.

Когда на выводах конденсатора С1 напряжение достигнет значения примерно 32 вольта (напряжение переключения симметричного динистора DB3), динистор отпирается и конденсатор разряжается по цепи управляющего электрода симистора VS1.  Разряд конденсатора происходит мгновенно, вызывая быстрое запирание симметричного динистора. Напряжение на выводах конденсатора С1 скоро вновь становится достаточным для возврата динистора в проводящее состояние и для того, чтобы вызвать появление нового импульса, отпирающего симистор.

При малом сопротивлении цепи R2-R3-R4 порог в 32 вольта достигается быстрее и симистор отпирается раньше, а более высокое сопротивление вызывает большую задержку момента отпирания симистора и, следовательно, уменьшение мощности в нагрузке. Подстроечный резистор R3 позволяет установить границы регулировки мощности.

Для защиты симистора необходима цепочка R1-C2. Она  необходима для  защиты от внешних перенапряжений, ограничения влияния dV/dt и тока перегрузки. Кроме того, разряд конденсатора С2 через симистор способствует его отпиранию, которое могло бы быть нарушено запаздыванием тока в индуктивной нагрузке.

Применение и некоторые замечания

Регуляторы можно использовать для широкого круга задач. Они обладают большим КПД, т.к. работают в ключевом режиме. Их можно применять для регулировки освещения (только не светодиодного),
при подключению к тэну или спирали можно регулировать температуру,
регулировать скорость домашнего вентилятора, скорости вращения электроинструмента — сверлильных станков или дрелей, болгарок, шлифовальных машин и других устройств, где используются коллекторные двигатели. Коллекторные двигатели не столь прихотливы к принципу регулировки как асинхронные двигатели. Для  регулировки асинхронных двигателей применяются частотные преобразователи, которые имеют гораздо более сложную конструкцию, чем у диммера.

болгарка со встроенным регулятором
Встроенный в болгарку регулятор
Мощность диммера зависит исключительно от силового компонента – симистора. Недостаток можно отметить то, что на переходе силового элемента симистора образуется падение напряжения , а следовательно и нагрев. С этим борятся установлением симистора на теплоотвод. Чем мощнее подключаемая нагрузка, тем больше радиатор и расчетный ток симистора. Диммеры создают помехи. Поэтому необходима установка сетевых фильтров.
Конденсатор на схеме ниже осуществляет дополнительную фильтрацию при индуктивной нагрузке (электромотор, трансформатор и т.п.)
Китайский регулятор мощности на симисторе

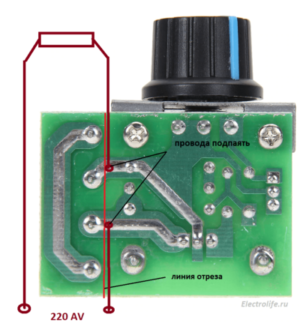

При нехватке пространства в месте установки можно обрезать как показано ниже
обрезка регулятора
Надеюсь, мне удалось ответить на большинство ваших вопросов. Если они остались пишите в комменты, постараюсь ответить. Спасибо за ваше время, если материал был полезен, отметьте 5 звезд, пожалуйста, поддержите развитие сайта. Еще раз спасибо. Всем удачи.
