Автоматическая регулировка вращения корпусных вентиляторов компьютера (реобас)
Для реализации схемы потребуется наличие хотя бы одного 4-х контактного выхода на материнской плате для подключения вентилятора, ну и сам вентилятор или их n-ное количество. Причем вентиляторы должны быть 2-х или 3-х контактные (один 3-х контактный, если вы хотите контролировать число оборотов тахометром).
Используя 2-х контактные вентиляторы (куллера), которые имеют более низкую цену, мы сможем несколько сэкономить на стоимости системы охлаждения корпуса, не потеряв производительность.
4-х контактный разъем для вентилятора на материнской плате имеет следующие выходы:
1 — земля
2 — +12 вольт
3 — получает сигнал от вентилятора для подсчета количества оборотов
4 — управляющий сигнал
Проблема зачастую в том, что такой разъем только один, а один вентилятор в современных системах не решает вопрос охлаждения. Параллельное подключение 4-х контактных вентиляторов компьютера к одному разъему сожжет дорожки на материнской плате (один добавить на свой страх и риск, пожалуй, еще можно). Можно также подключить вентиляторы напрямую к molex разъему блока питания, но при этом скорость их вращения будет постоянна, либо скорость придется регулировать вручную.
Сигнал управления подается на четвертый контакт разъема независимо от того подключены к нему вентиляторы или нет. Уровень сигнала зависит от потребляемой системой мощности, больше потребление, больше тепловыделение, больше мощность управляющего сигнала. Сигнал управления представляет собой импульсный сигнал прямоугольной формы. Амплитудное значение не меняется, изменяется только скважность и в соответствии с ней среднеквадратичное значение напряжения.

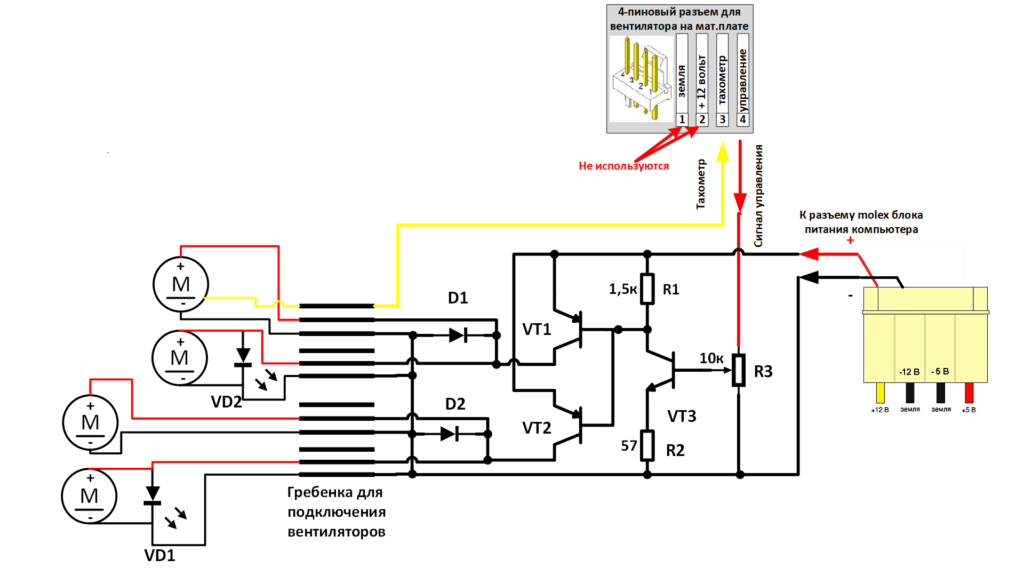

Проблема решается если использовать сигнал управления с 4-го контакта разъема вентилятора, а питание осуществлять прямо с блока питания. Рассмотрим схему ниже.
Управляющий сигнал поступает на подстроечный резистор R3, его регулировкой можно настроить начальный уровень амплитуды сигнала на входе транзистора VT3. В моем случае используется материнская плата MSI B360M PRO-VH. У других производителей амплитуда входного сигнала, скорее всего будет другой. Подстроечный резистор R3 облегчает настройку. Нужен при первом запуске. Фактически он устанавливает минимальные обороты вентиляторов на холодном процессоре. Перед подключением лучше установить в среднее значение.
Маломощный n-p-n транзистор VT3 управляет более мощными p-n-p транзисторами, которые в свою очередь управляют нашими вентиляторами. К каждому из транзисторов VT1 и VT2 подключено по два вентилятора. Можно подключать к каждому вентилятору собственный управляющий транзистор, тогда мощность выходных транзисторов уменьшится. Важно чтобы транзисторы VT1 и VT2, а также нагруженные на них вентиляторы имели схожие характеристики, для одинакового изменения скорости их вращения. Диоды D1, D2 устранят эффект самоиндукции, уберегут наши выходные транзисторы. Можно взять любые маломощные, не принципиально.
Светодиодами VD1 и VD2 условно обозначил подсветку встроенную в вентиляторы. В моем случае она только на двух вентиляторах.
Как видно из схемы, вентиляторы никак не нагружают материнскую плату, весь ток идет непосредственно от блока питания компьютера.
Я использовал в качестве выходных транзисторы b1566, подклеив к ним с помощью специального клея алюминиевые радиаторы. Для подключения вентиляторов удобно использовать угловые или прямые коннекторы.
Собранную плату я разместил на расстоянии доступном для подключения всех вентиляторов, а также внутри воздушного потока. Контроль скорости вращения вентиляторов также легко настраивается в BIOS материнской платы, если такая утилита в ней предусмотрена.
