Обогреватель на дистанционном управлении. Часть 3. Подключение к системе "умный дом".

Пришло время собрать схему нашего обогревателя на дистанционном управлении и опробовать ее работоспособность. Посмотрим как и что у меня получилось. Скопируем сигналы управления пульта, научимся управлять обогревателем с  мобильного телефона, сделаем его частью «умного дома».
Обогреватель на дистанционном управлении своими руками

Сборка схемы обогревателя

Как я уже отмечал в первой части, переделывать буду заводской обогреватель RedVerg RD-EHS2 мощностью 2 кВт. Внутри корпуса такого обогревателя установлены два тэна по 1 кВт. Понадобится только один. Без обдува разогреваться он может докрасна и его температуры вполне хватит для обогрева небольшого помещения. Не стоит забывать, что для более тихой работы, в схеме отсутствуют реле. В качестве выключателя используется симистор, который в свою очередь также прилично греется. Увеличение мощности тэнов непременно приведет к увеличению площади радиатора под симистор. В конечном итоге обычный корпус его может просто не вместить. Имейте это ввиду.
В моем случае радиатор с симистором расположился в нижней части – самом холодном месте.
Обогреватель на дистанционном управлении
На боковой части сверху вниз расположились плата приемника с триггером, плата управления нагрузками и плата со схемами индикации, логики и преобразователем напряжения на 5 вольт.
Боковая сторона обогревателя на дистанционном управлении
Место стандартного довольно-таки шумного и малоэффективного вентилятора мощностью 25 Вт занял компьютерный 12 см вентилятор. Гораздо более тихий. При этом в моем случае его потребляемая мощность на максимальной скорости порядка 7 Вт. Короче говоря, вариант наиболее выгодный со всех сторон. Крепить удобно на стяжках это снизит вибрацию.
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Оригинальный вентилятор на 220 вольт
вентилятор для обогревателя на дистанционном управлении
Установленный на 12 вольт
Для импульсного блока питания на 12 вольт место нашлось в верхней части.
верхняя часть обогревателя на дистанционном управлении
Поскольку корпус обогревателя металлический антенну пришлось вывести наружу. Антенну можно изготовить по рисунку ниже.
антенна на 315 мГц
антенна в спирали

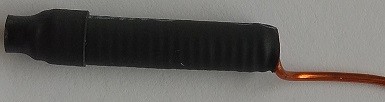

антенна в спирали в термоусадке
Светодиодную ленту разместил в нижней части, где похолоднее.
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Для красного цвета выделил отдельный кусок ленты, чтобы он не сливался с остальными. Приклеить ленту можно на двухсторонний скотч, что я, собственно, и сделал. Кстати, на китайских лентах буквы R G B не всегда соответствуют своим цветам, не стоит удивляться.
Наружу вывел также два светодиода. Зеленый сигнализирует прием сигнала приемником, красный нагрев.
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Что касается дальности управления стоит отметить, что сигнал управления распространяется на частоте 315 МГц, стены для него не являются преградой.  Сигнал, конечно, затухает, но в пределах одного дома или нескольких комнат уверенно попадает на вход приемника. Таким образом режимами работы обогревателя легко управлять на приличном расстоянии используя пульт управления или другие управляющие устройства.
Сборка у каждого индивидуальна и нет смысла на ней долго останавливаться.

Подключение к системе умного дома

Для управления обогревателем из любой точки мира через сеть интернет придется добавить в домашнюю сеть устройство под названием Broadlink RM Pro. Это устройство по сути является концентратором управляющим некоторыми устройствами от фирмы Broadlink. Но также способно запоминать сигналы от пультов любых других устройств и таким образом становится своеобразным универсальным домашним пультом.
Контроллер Broadlink RM Pro позволяет управлять через Wi-Fi или Интернет почти всеми бытовыми приборами, используя для управления Android или IOS устройство. Broadlink RM Pro одно из самых недорогих и доступных средств для реализации проекта «Умный дом». Контроллер осуществляет передачу управляющих сигналов как через инфракрасный порт, так и имеет возможность передавать сигналы на устройства через радиоволны на частоте 315 и 433 MHz.
С 2017 года выпускаются под названием Broadlink RM Pro+. Серийный номер новой версии начинается с «RM33»

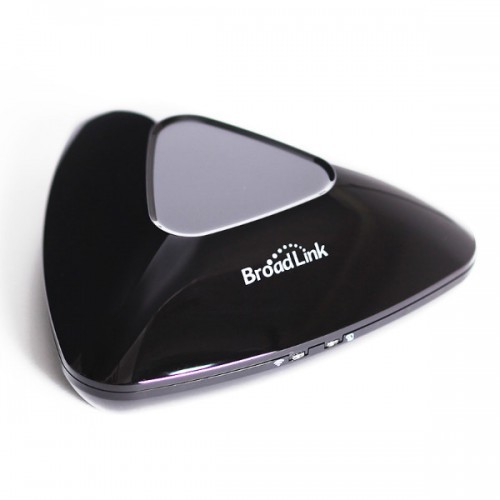

Broadlink RM Pro+
Broadlink RM Pro+
RM Pro+ поддерживает более 80000 телевизоров, кондиционеров, аудио; автоматически обновляет коды из облака.
Также у всех устройств Broadlink имеется возможность обновления прошивок с помощью мобильного приложения.
Основные технические параметры RM Pro +:
  • Входной ток в 1 Ампер;
  • Частота инфракрасного луча — 38 K;
  • Частота радиосигнала пульта — 315/433 МГц;
  • Беспроводной стандарт Wi-Fi 2.4 ГГц b/g/n;
  • Температура в диапазоне 0-50 C;
  • Влажность до уровня в 80%;
  • Энергопотребление устройства менее 0.5 Ватт;
  • Напряжение 5 Вольт;
  • Вес -350 грамм.
Для взаимодействия с устройствами Broadlink необходимо установить приложение E-control — на данный момент самое оптимальное русифицированное приложение. После установки потребуется пройти процедуру несложной регистрации. Далее  вход в аккаунт и попадаем на рабочий стол. По мере добавления устройств рабочий стол будет пополняться различными ярлыками.

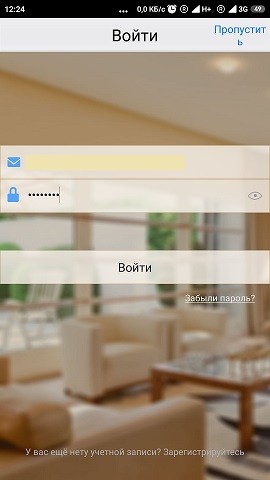

Вход в аккаунт E-control
Вход в аккаунт
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Начальное состояние рабочего стола
Чтобы скопировать сигналы пульта для управления обогревателем прежде всего необходимо добавит устройство Broadlink RM Pro в программу. Нажимаем на плюсик в верхней правой части экрана и в выпадающем меню выбираем «добавить устройство».  Появится экран, на котором необходимо ввести логин и пароль вашей домашней Wi-Fi сети, подключить устройство Broadlink RM Pro к розетке, нажать на тыльной стороне устройства кнопку «reset» пока не замигает светодиод на устройстве и, наконец, нажать на кнопку «настройка» внизу экрана приложения.
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
настройка сети в е-контрол
Устройство будет добавлено. Увидеть его можно если нажать на «+» еще раз и выбрать список устройств.
список устройств
список добавленных устройств Broadlink RM Pro
Ну, что же, теперь все готово для добавления нового пульта. На этот раз в выпадающем меню необходимо выбрать «добавить пульт». На экране выбрать «пользовательский», сортировка по порядку или в ручную. Предпочтительней «сортировка по порядку».
настройка нового пульта в E-control
выбираем пользовательский пульт E-control
Следующий экран можно считать пультом только без кнопок. Добавим кнопку, нажав на зеленый плюсик. Появится экран, на котором будет предложено выбрать изображение кнопки и ее название.
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Самое простое решение выбрать готовую иконку и назвать ее по своему усмотрению. В нашем случае необходимо выбрать по очереди четыре кнопки. Назовем их в соответствии с функциями, которые они будут выполнять.   Ну, и сам пульт назову «обогреватель».
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
Обогреватель на дистанционном управлении. Кнопки пульта в е-контрол

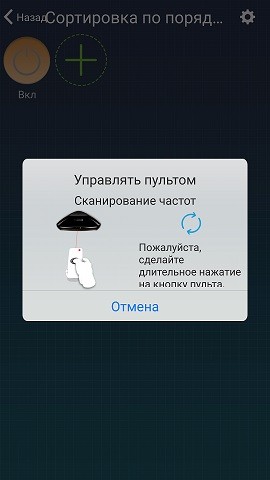

Теперь у пульта появились кнопки. Беда в том, что они пока ничего не умеют. Каждую кнопку необходимо обучить. И это очень просто. Разберем для примера кнопку «Вкл», остальные настраиваются аналогично. Эта кнопка должна повторять сигнал кнопки «А» пульта.   Итак, для начала нажмем и удержим на секунду кнопку «Вкл», созданного нами пульта. На экране выбираем «Обучить одну». Далее, поскольку у нас радиопульт, необходимо выбрать «Сканирование» (для ИК-пульта мы бы выбирали «Обучить»). Прежде чем нажимать на кнопку не забудьте взять в руки пульт. В режиме сканирования держите пульт недалеко от Broadlink RM Pro, сканирование займет несколько секунд.
Обогреватель на дистанционном управлении. Обучение кнопки
Обогреватель на дистанционном управлении. Обучение 2
Обогреватель на дистанционном управлении. Часть 3. Подключение к "умному дому".
После нескольких секунд сканирования появится сообщение о завершении сканирования. И на вопросом хотим ли мы обучить кнопку. Нажимаем «ок». Далее снова необходимо нажать на кнопку «А» пульта. Но на этот раз, обратите внимание, это важно, нажатие должно быть кратковременным. Если нажимать слишком долго, сигнала управления может записаться как двойное нажатие. И будет работать с ошибкой. Т.е. включать и сразу отключать.
Обогреватель на дистанционном управлении. После сканирования
Обогреватель на дистанционном управлении. запоминание кнопки.
Теперь первая кнопка прошла обучение. Проверьте ее работоспособность. Обогреватель должен отреагировать. Для обучения других кнопок необходимо повторить процесс для каждой. Если что-то не получилось с первого раза можно повторить обучение снова. С помощью обученных кнопок управление станет возможным не только в пределах домашней сети, но и в любом другом месте где присутствует доступ  к интернету.
Теперь Broadlink RM Pro станет вашим пультом. Мощность его антенн гораздо выше мощности обычного пульта. Так что радиус действия только увеличится. Поскольку сигнал от мобильного телефона будет передаваться по сети интернет (или домашней wi-fi сети) на его пути всегда будет стоять ваш домашний роутер. Поэтому стоит позаботиться о его стабильной работе, исключив пропадание электропитания. Но это совсем другая тема.
Что же можно считать что цели достигнуты. Теперь появилась возможность управлять обогревателем удаленно. Первоначальный пульт нам теперь не нужен. При наличии второй платы приемника мы можем изменить шифрование как описано в статье «Модуль YK04 — основа для дистанционного управления нагрузками»   и повторно использовать пульт для настройки другого устройства. Вообще, замечу что обогреватель это только пример. Таким образом можно управлять любыми процессами: включением выключением света, вентиляции, приводами кранов и т.п. Если добавить в систему датчики от той же фирмы  Broadlink, можно создать сценарии действия тех или иных кнопок управления. Ваш дом станет гораздо умней.
Сделайте свою жизнь проще, занимайтесь электроникой, всем удачи и спасибо.
